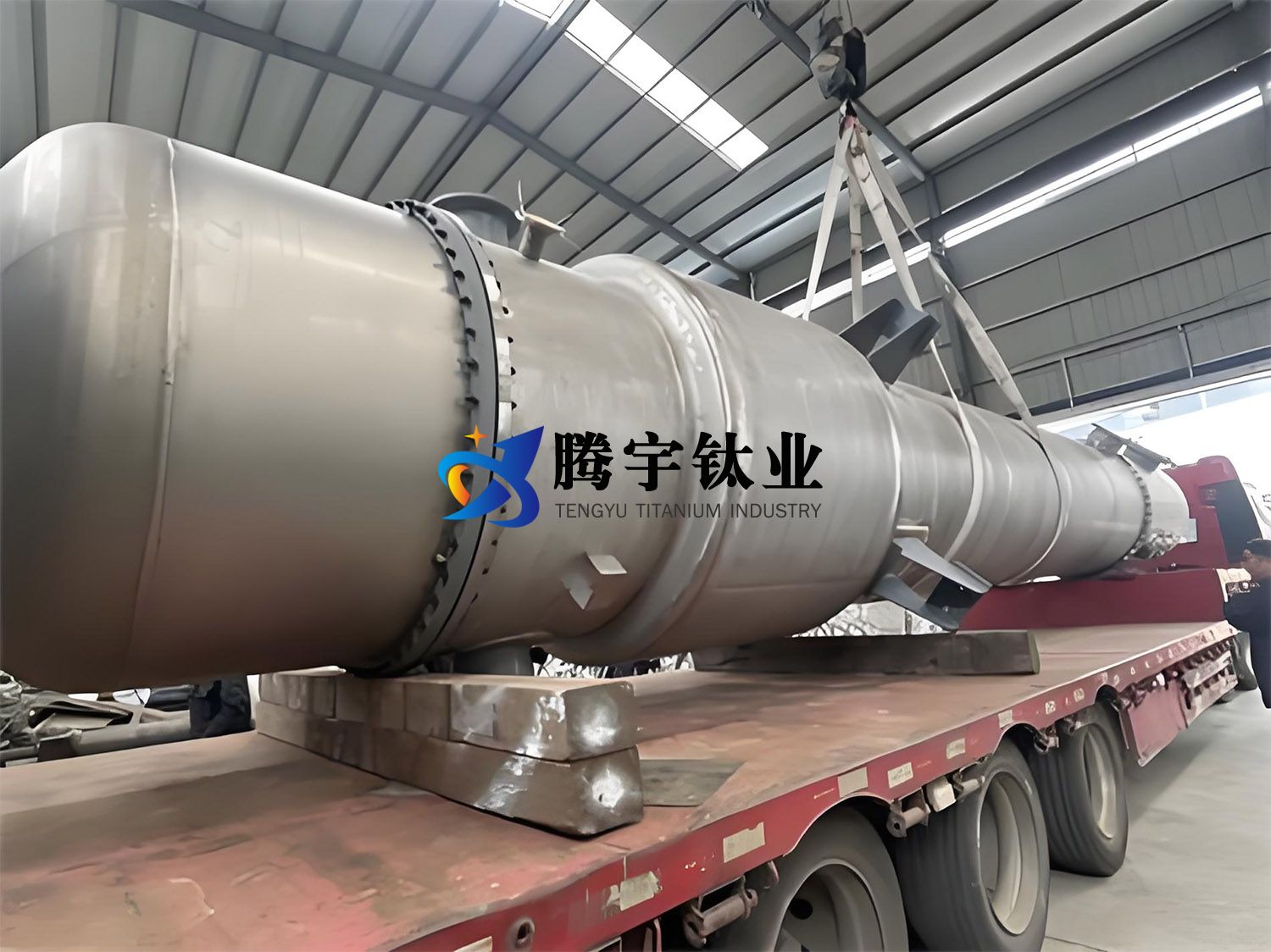

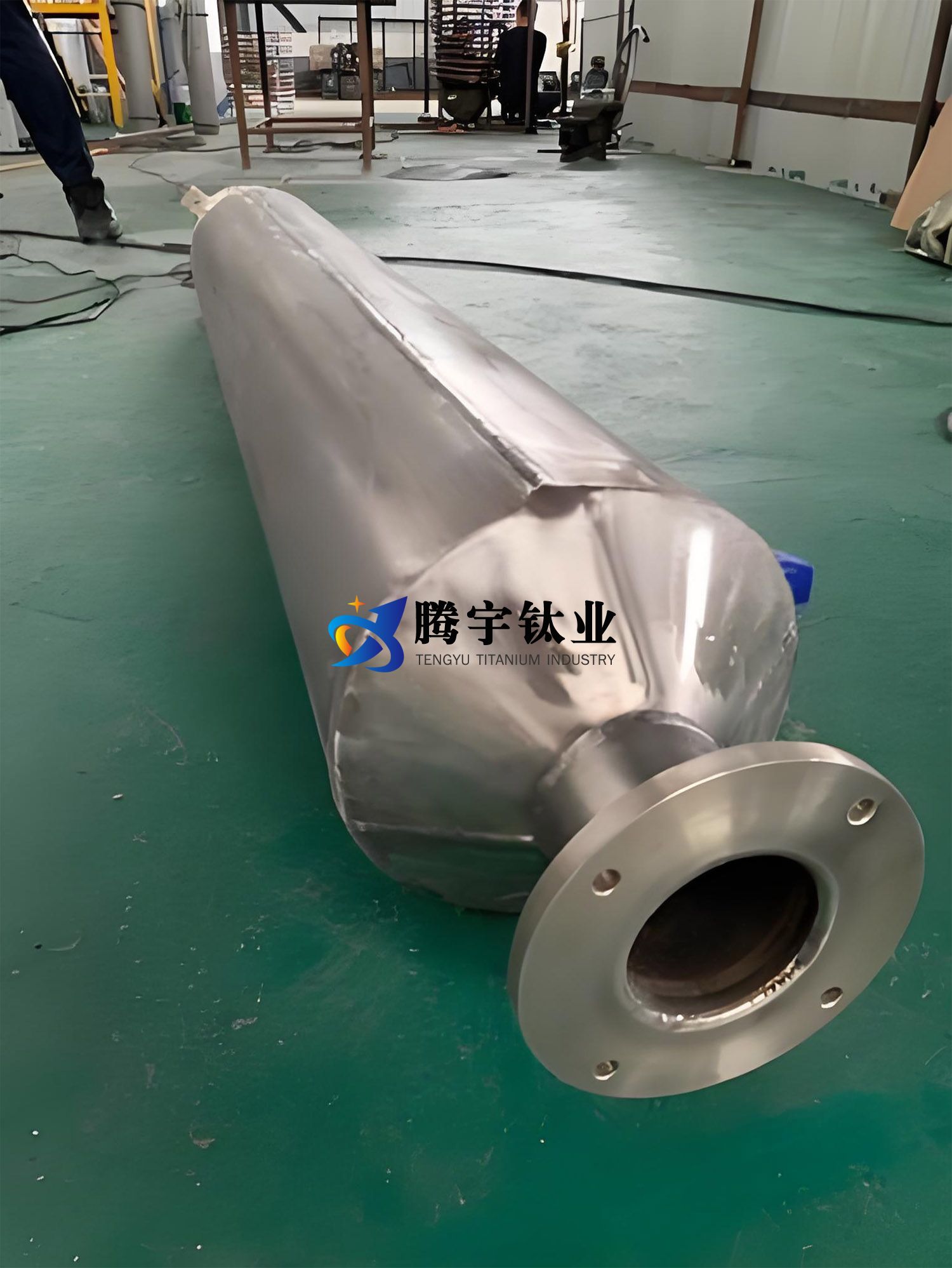

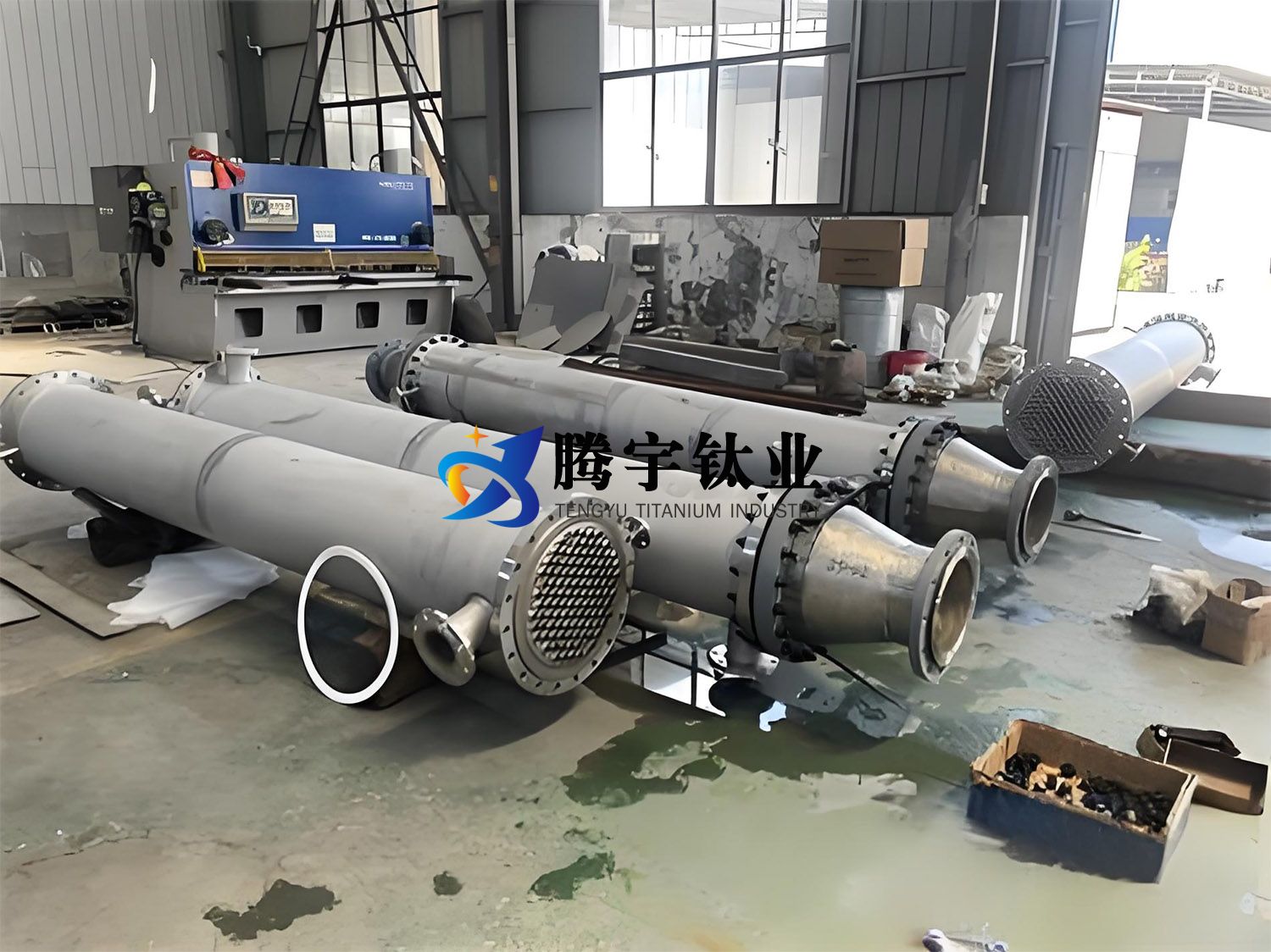

環保用鈦蒸發器主要采用工業純鈦（TA1/TA2）或鈦合金（TA9/TA10）材質?，其耐腐蝕性可抵御強酸（如濃鹽酸、硫酸）、強堿及高鹽廢水介質，在高溫、高濃度氯離子環境中仍保持穩定?。其性能優勢包括：① ?高效傳熱?，鈦材表面形成的滴狀冷凝提升熱交換系數?；② ?輕量化設計?，密度僅為鋼的57%，比強度達不銹鋼5倍，降低設備負荷?；③ ?結構緊湊?，通過機械蒸汽再壓縮（MVR）技術實現能源循環利用，節能達80%以上?。制造工藝采用TIG/等離子焊接，內壁經鏡面拋光（Ra≤0.4μm）以降低結垢風險，并符合ASME BPE衛生標準?。選購需依據廢水成分選擇材質（如TA10適用于高溫酸性介質），并關注自動化控制、冷凝水回用等環保功能?。該設備廣泛應用于化工廢水濃縮、制藥廢液處理及食品工業高鹽廢水回收，尤其適用于腐蝕性、熱敏性介質的環保治理?。騰宇鈦業針對環保用鈦蒸發器的材質選型、工藝設計、維護策略及前沿趨勢等，多維度帶您選購鈦設備。
一、環保應用場景與鈦蒸發器優勢
| 應用領域 | 工況特點 | 鈦蒸發器核心優勢 |
| 廢水處理 | 高Cl?、酸性/堿性介質、有機物 | 耐Cl?腐蝕（年腐蝕率＜0.005mm），抗有機物附著，壽命＞20年 |
| 廢氣冷凝回收 | 含SO?、NOx、HCl等酸性氣體，高溫濕環境 | 耐酸性氣體冷凝液腐蝕（Ti-0.2Pd合金），熱導率優于不銹鋼15% |
| 危廢液濃縮 | 高鹽、重金屬離子（如Cr??、Ni2?） | 無金屬離子溶出，避免二次污染，符合EPA/GB 8978標準 |
| 海水淡化 | 高溫（80-120℃）、高Cl?（3.5%） | 耐海水腐蝕（MAO涂層），抗空泡侵蝕，維護成本↓50% vs 銅合金 |
二、鈦蒸發器材質選型與性能
| 材質牌號 | 國際對應牌號 | 耐蝕性極限 | 適用場景 |
| TA2（Gr2） | ASTM B338 Gr2 | H?SO?（≤70%）、HNO?（全濃度）、Cl?（飽和） | 常規酸性廢水蒸發（性價比優先） |
| Ti-0.2Pd（Gr7） | ASTM B338 Gr7 | HCl（全濃度）、H?PO?（≤85%） | 高還原性介質（如電鍍廢水） |
| Ti-35Nb-5Ta | - | 耐HF（≤5%）、發煙硫酸 | 危廢液處理（如半導體廢酸） |
| Ti-15Mo | ASTM B367 C-3 | NaOH（≤50%，150℃） | 堿性廢水濃縮 |
三、關鍵表面處理工藝
| 工藝類型 | 技術方案 | 性能提升效果 |
| 微弧氧化（MAO） | 生成50-80μm TiO?-Al?O?復合層，孔隙率＜3% | 耐Cl?腐蝕率↓90%，耐磨性↑5倍 |
| 陽極氧化 | H?SO?電解液（15%），電壓50V，膜厚30μm | 耐硝酸介質壽命＞25年 |
| PTFE內襯 | 內壁噴涂聚四氟乙烯（200-500μm），熱熔固化 | 防有機物結垢，耐氫氟酸（HF） |
| 激光表面織構 | 飛秒激光制備微米級溝槽（Ra 0.8-1.6μm） | 沸騰傳熱系數↑20%，能耗↓15% |
四、制造工藝與流程
| 工序 | 技術要點 | 設備/工藝 |
| 管板成型 | 鈦板超塑成型（850-950℃），厚度公差±0.1mm | 數控液壓機+氬氣保護 |
| 焊接 | 自動TIG焊（氬氣純度≥99.999%），焊后酸洗（HNO?/HF=10:1） | 機器人焊接+真空退火 |
| 涂層處理 | MAO電解液：Na?SiO? 10g/L + KOH 2g/L，電流密度10A/dm2 | 微弧氧化電源+循環冷卻系統 |
| 性能檢測 | 100%射線探傷（RT）+鹽霧試驗（ASTM B117，720h） | 工業CT+鹽霧試驗箱 |
五、維護與壽命管理
| 維護項目 | 操作規范 | 周期 | 檢測工具 |
| 結垢清理 | 化學清洗（5%檸檬酸+緩蝕劑，60℃循環） | 每3-6個月 | 內窺鏡+垢層厚度儀 |
| 涂層健康監測 | 電化學阻抗譜（EIS）分析，阻抗值＜1×10?Ω·cm2時預警 | 每年 | 便攜式EIS檢測儀 |
| 焊縫檢查 | 滲透探傷（PT）或相控陣超聲（PAUT） | 每2年 | 熒光滲透劑+PAUT設備 |
| 極端介質修復 | 激光熔覆+原位MAO涂層修復（ROV水下作業） | 按需 | ROV搭載激光修復系統 |
六、國內外產業化對比
| 維度 | 國內現狀 | 國際領先水平（歐美/日） |
| 材料利用率 | 65-75%（余料回收不足） | 85-90%（閉環回收體系） |
| 涂層壽命 | MAO涂層8-12年 | 15-20年（德國工藝） |
| 成本競爭力 | TA2蒸發器￥2000-3000元/m2 | ￥1500-2500元/m2（規?；a） |
| 高端應用 | Ti-35Nb-5Ta依賴進口 | 本土全產業鏈（如美國ATI） |
七、技術挑戰與前沿攻關
| 挑戰領域 | 當前瓶頸 | 突破方向 |
| 高鹽廢水結晶腐蝕 | NaCl結晶導致局部腐蝕速率↑3倍 | 仿生疏鹽涂層（微納結構防結晶附著） |
| 有機污染物附著 | 高分子有機物粘附難清理 | 光催化TiO?涂層（UV降解有機物） |
| 智能化運維 | 強腐蝕環境傳感器壽命短（＜6個月） | 耐蝕MEMS傳感器+無線傳輸技術 |
八、趨勢展望
| 方向 | 2025年目標 | 2030年展望 |
| 材料創新 | Ti-35Nb-5Ta國產化（成本↓30%） | 自修復鈦合金（微膠囊緩蝕劑）商用化 |
| 綠色制造 | 酸洗廢液回收率≥95% | 氫冶金技術（零碳鈦材生產）普及 |
| 數字孿生 | 30%大型蒸發器搭載實時腐蝕模型 | 全生命周期AI健康管理平臺覆蓋全球 |
九、選型與采購建議
| 選型因素 | 建議 | 備注 |
| 介質匹配 | 酸性廢水選TA2+MAO，含HF選PTFE襯里，堿性廢水選Ti-15Mo | 參考NACE MR0175/ISO 15156 |
| 能效優化 | 激光織構表面+降膜蒸發設計，能耗↓20% | 綜合LCOE（平準化成本）評估 |
| 供應商資質 | 要求提供NACE MR0103認證，危廢處理需ISO 14001 | 優先選擇ASME U鋼印廠家 |
以上內容基于 《環保設備用鈦技術規范》（HJ/T 412-2023）、ASME BPVC及EPA標準（截至2023年），結合威立雅、蘇伊士等環保企業案例總結。如需定制化方案，請提供具體介質成分（pH、Cl?濃度、有機物含量等）！
