鈦管件（Titanium Pipe Fittings）是以鈦或鈦合金為主要材料制造的管道連接組件，用于改變管道方向、分支、變徑、密封或連接不同設備，是腐蝕性介質輸送系統的關鍵部件。其設計、制造和應用均圍繞鈦材的高耐蝕性、輕量化、生物相容性等特性展開，適用于極端環境下的工業、能源、醫療等領域。有關鈦彎頭、鈦三通、鈦翻邊等常用鈦管件的性能、特點、執行標準、應用領域、制造工藝、采購方法與注意事項，騰宇鈦業分享如下：
一、性能與特點
| 部件 | 性能與特點 |

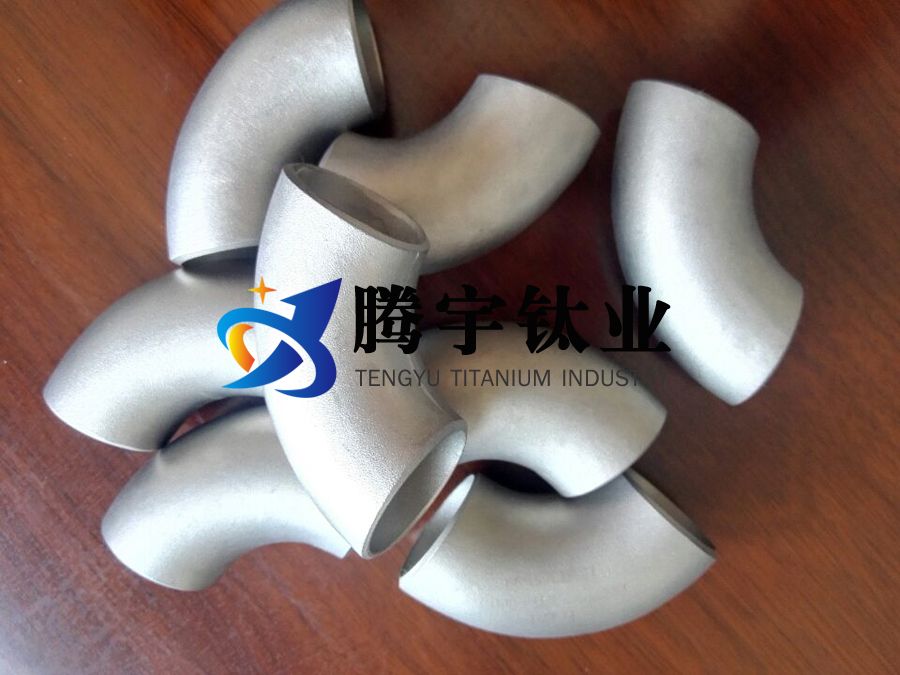

| 鈦彎頭 | - 性能：耐Cl?腐蝕（>20,000ppm）、耐高溫（TA2：≤300℃）、抗沖擊性強。 |
| - 特點：用于管道方向變更，減少流體阻力，避免湍流腐蝕。 | |

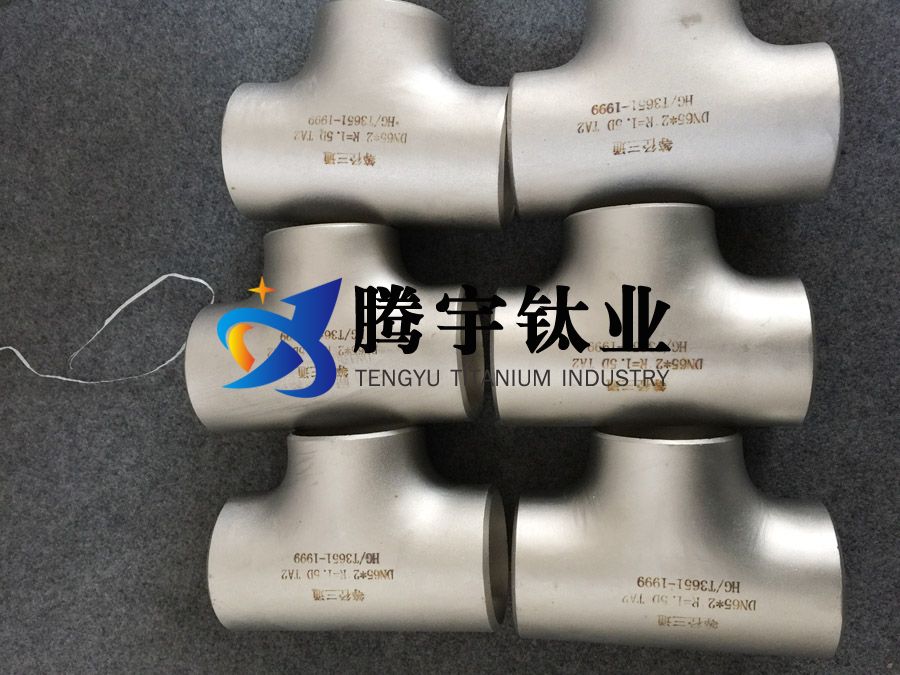

| 鈦三通 | - 性能：高承壓能力（≤10MPa）、耐酸堿（pH 0~14）。 |
| - 特點：分流/合流設計，等徑或異徑結構，減少焊接點泄漏風險。 | |

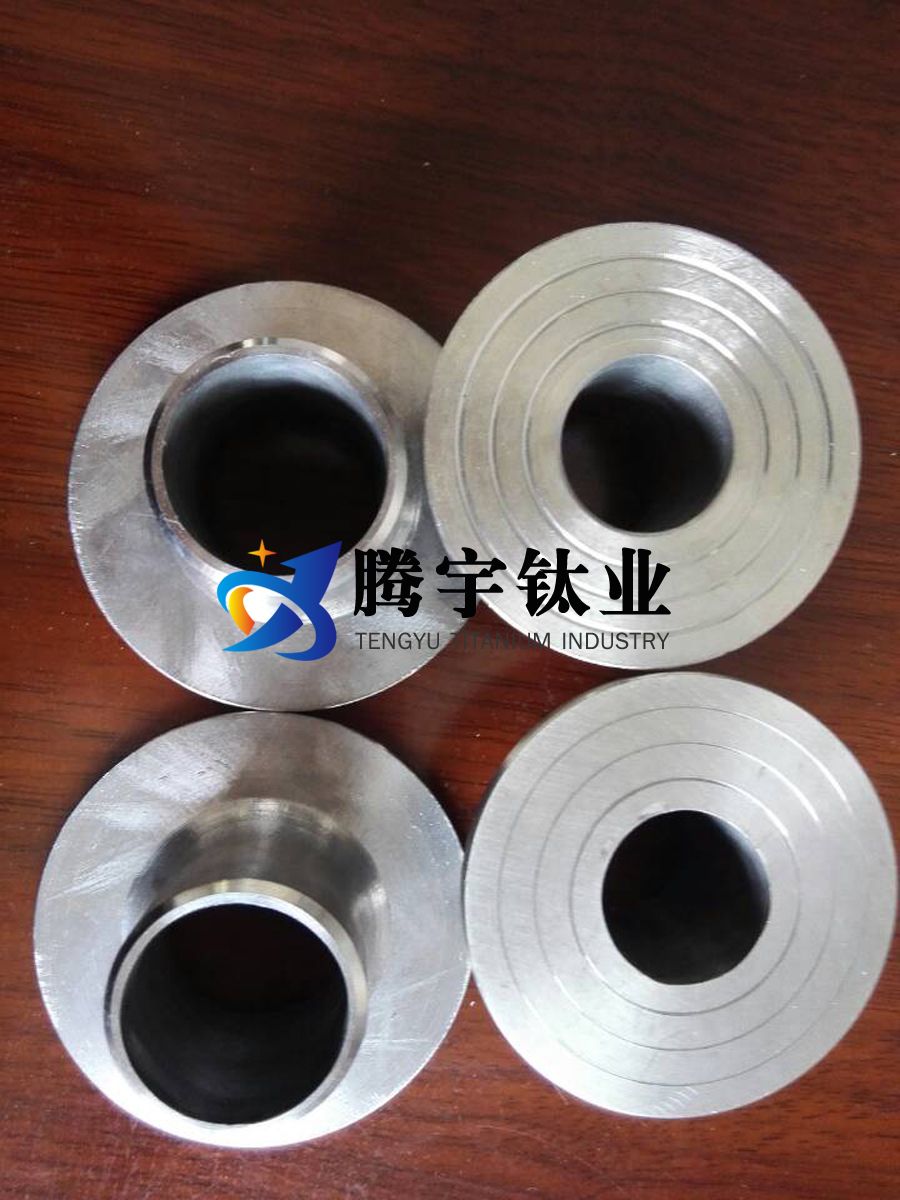

| 鈦翻邊 | - 性能：密封性好（平面度≤0.1mm）、抗疲勞。 |
| - 特點：法蘭連接過渡件，適應頻繁拆卸場景（如清洗、檢修）。 |
共性優勢：
輕量化：密度僅為鋼的60%，降低管道系統載荷。
長壽命：海洋環境使用壽命>20年，維護成本低。
生物相容性：符合醫療、食品級要求（無金屬離子溶出）。
二、執行標準
| 部件 | 國內標準 | 國際標準 | 特殊要求 |
| 鈦彎頭 | GB/T 12459（無縫） | ASTM B363（軋制） | 核工業需滿足NB/T 20005（核級鈦管件） |
| 鈦三通 | GB/T 13401（焊接） | ASME B16.9（鍛制） | 化工高壓需符合HG/T 3651（鈦制對焊管件） |
| 鈦翻邊 | HG/T 21561（松套式） | ISO 2851（法蘭連接） | 食品級需FDA認證（表面粗糙度Ra≤0.8μm） |
三、應用領域
化工/石化：鹽酸輸送管道彎頭、氯氣三通、反應釜翻邊密封。
海洋工程：海水淡化管路彎頭、船舶壓載水系統三通、海底管道翻邊。
核電/新能源：核反應堆冷卻劑管道彎頭、鋰電池電解液輸送三通。
醫療/食品：制藥純化水系統翻邊、果汁灌裝線三通。
環保：煙氣脫硫（FGD）噴淋管彎頭、高鹽廢水處理三通。
四、制造工藝
鈦彎頭：
冷成型：適用于薄壁管（δ<10mm），液壓脹形，精度高（角度誤差±0.5°）。
熱成型：厚壁管加熱至800℃煨彎，需氬氣保護防氧化。
焊接：TIG焊（填絲TA10），焊后酸洗（HF:HNO ?=1:3）去除氧化層。
鈦三通：
液壓脹形：整體成型，無焊縫（適用于DN<200mm）。
焊接式：主管開孔+支管焊接，需X射線探傷（Ⅱ級合格）。
鍛造成型：高壓三通（PN≥16MPa），采用鈦鍛件機加工。
鈦翻邊：
沖壓成型：模具冷沖壓（翻邊高度H=1.5D），邊緣需倒圓角（R≥3mm）。
焊接翻邊：鈦環對接焊，內壁鏡面拋光（Ra≤0.4μm）。
表面處理：電解拋光（電壓12V，時間5min）提升耐蝕性。
五、采購方法
技術參數確認：
介質：Cl?濃度、pH值、溫度（是否需TA9耐高溫合金）。
壓力等級：Class 150~2500（美標）或PN6~PN420（國標）。
連接方式：對焊（BW）、承插焊（SW）、螺紋（NPT）。
供應商篩選：
資質：壓力容器A1/A2資質、ISO 9001認證。
檢測能力：提供UT（超聲波）、PMI（材質光譜分析）報告。
案例：同類行業應用案例（如氯堿廠鈦彎頭供貨記錄）。
成本控制：
復合結構：非承壓部位采用鈦-鋼復合件（降低成本40%）。
批量采購：DN50~200常規規格可享折扣（≥50件）。
替代方案：TA2代替TA10（無高溫需求時）。
六、注意事項
設計環節：
彎頭曲率半徑≥1.5D（防止局部沖刷腐蝕）。
三通支管加強設計（補強圈厚度≥1.5倍主管壁厚）。
翻邊螺栓孔跨中分布（避免偏心應力）。
安裝使用：
防電偶腐蝕：與碳鋼法蘭連接時加絕緣墊片（PTFE材質）。
焊接保護：背充氬氣（純度≥99.999%），防止焊縫氧化。
清潔度：安裝前酒精擦拭，避免油脂污染（尤其食品級）。
維護要點：
定期檢查：每年P(guān)T滲透檢測焊縫，重點檢查氣液交界處。
更換周期：密封墊片（石墨/PTFE）每3~5年更換。
應急處理：發現點蝕立即停機，局部補焊+酸洗鈍化。
七、鈦管件與其他材質對比
| 對比項 | 鈦管件 | 不銹鋼管件（316L） | 哈氏合金C276 |
| 耐Cl?極限 | 20,000ppm（無點蝕） | 200ppm（易點蝕） | 50,000ppm（優于鈦） |
| 成本 | 中高（約不銹鋼3倍） | 低 | 極高（約鈦的6倍） |
| 適用溫度 | -269~300℃（TA2） | -196~400℃ | -196~1093℃ |
| 加工難度 | 高（需專用設備） | 低 | 極高（需熱成型） |
鈦彎頭、三通、翻邊是腐蝕性介質輸送系統的核心部件，其選型需綜合工況參數（介質、溫度、壓力）、成本預算及行業規范。采購時建議：
嚴控材質：要求供應商提供TA2/TA10材質證書（符合ASTM B348）。
工藝驗證：考察工廠的焊接與成型工藝（如是否具備真空退火設備）。
全周期成本：盡管鈦件初期投入高，但其長壽命與低維護成本可顯著降低TCO（總擁有成本）。
在核電、深海等極端環境中，鈦管件是無可替代的選擇；而在常規化工領域，可通過復合設計優化成本。
